Hướng dẫn vẽ biểu đồ lực và momen trong sức bền vật liệu bằng solidwork( phần 4.2)

2. Vẽ biểu đồ lực và momen trong sức bền vật liệu bằng solidwork

Kết quả đạt được sau bài học

Chào các bạn, mình đã quay trở lại với các bạn đây. Trong bài ngày hôm nay, mình sẽ giúp các bạn vẽ biều đồ lực và momen cho bài Hướng dẫn vẽ biểu đồ lực và momen( phần 4). Trong bài hôm trước, chúng ta đã tính và vẽ được biểu đồ bằng tay cho ví dụ thanh dầm. Hôm nay chúng ta sẽ vẽ bằng solidwork. Nào cùng bắt tay ngay thôi nào. Let's go!

Đầu bài của chúng ta đây.

Thanh dầm chịu lực

Vẫn như trình tự các bài trước, các bạn hãy tham khảo bài viết này để biết cách vẽ dầm nhé. Các bạn tạo cho mình một thanh dầm chữ I với 4 đoạn nối tiếp nhau từng đoạn một dài lần lượt như yêu cầu đề bài ở hình vẽ trên. Các bạn lưu ý là phải tạo riêng lẻ chứ không trên cùng một Sketch vì tạo 3 đoạn riêng lẻ sẽ giúp chúng ta phân đoạn tạo lực và momen.

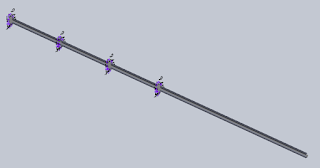

Thanh dầm chia làm 4 đoan

Tiếp theo đó các bạn Save rồi chuyển qua Simulation vào New study như bài hôm trước mình hướng dẫn bấm vào đây.

Bạn tiến hành chọn vật liệu cho thanh dầm là thép nhé.

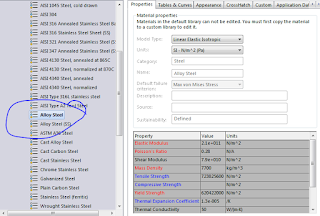

Chọn vật liệu Alloy Steal

Vào Fix Geometry để tiến hành tạo các gối tựa. Tạo gối tựa A ràng buộc theo 3 phương với các thông số như sau:

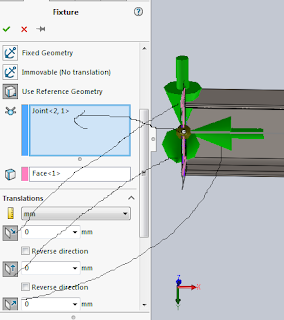

Ràng buộc theo 3 phương với gối tựa A

Tương tự như vậy, ta tạo ràng buộc cho gối tựa di động theo 2 phương với các thông số như hình vẽ dưới đây.

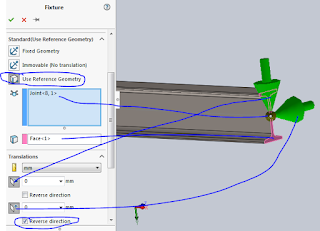

Ràng buộc 2 phương với gối tựa di động B

Vậy là chúng ta đã hoàn thành xong tạo thanh dầm với kích thước theo yêu cầu đề bài và hai gối tựa. Tiếp theo chúng ta sẽ tạo các ngoại lực.

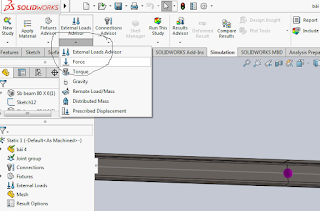

Đầu tiên chúng ta sẽ tạo lực tập trung P. Các bạn hãy vào External Load rồi chọn Force.

Chọn Force

Các bạn chọn các thông số cho ngoại lực P = 2,5 kN như hình vẽ dưới đây:

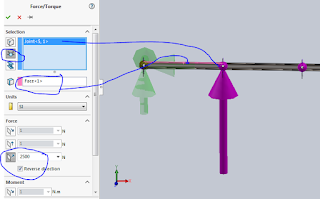

Tạo ngoại lực P

Các bạn chú ý là chọn Face là mặt trên của dầm. Nhập giá trị P = 2500 kN.

Tiếp theo các bạn chọn momen tập trung M = 1 kN như hình vẽ dưới đây.

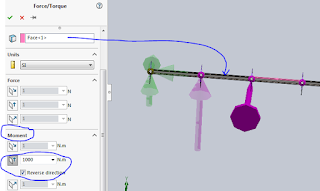

Tạo momen tập trung M = 1kN

Mặt face các bạn chọn là mặt trên của thanh dầm chữ I. Lưu ý rằng, momen trong phần mềm họ quy ước là quay ngược chiều kim đồng hồ nên các bạn hãy chọn như mình nhé.

Tiếp theo, các bạn sẽ tiến hành tạo lực phân bố trên chiều dài 3m đầu B của thanh dầm.

Tạo lực phân bố q = 1 kN trên đầu B dài 3m

Xong rồi các bạn, giờ là tạo Mesh và Run thôi. Các bạn chuột phải vào Mesh và chọn Mesh and Run.

Mesh and Run

Các bạn đợi vài giây là xong chương trình. Để hiện biểu đồ lực, tương tự như các bài trước, các bạn chuột phải vào Result rồi chọn như hình vẽ:

Chọn xem biểu đồ lực cắt Qy

Kết quả đồ thị lực cắt mà solidwork vẽ cho chúng ta.

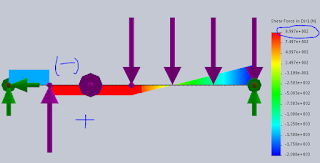

Đồ thị lực cắt Qy

Đồ thị solidwork vẽ trùng khớp về hình dạng và giá trị. Rất trực quan đúng không nào.

Tiếp theo chúng ta sẽ hiển thị biểu đồ momen uốn Mx. Các bạn làm như hình vẽ dưới nhé.

Chọn thông số để hiển thị momen

Biểu đồ momen uốn Mx mà solidwork vẽ cho chúng ta.

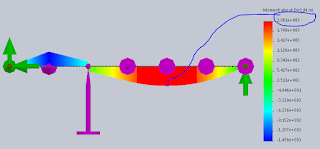

Đồ thị momen uốn Mx

Giá trị momen uốn và hình dạng trùng khớp với việc tính bằng tay. Hãy nhìn lại sơ đồ tính bằng tay để so sánh.

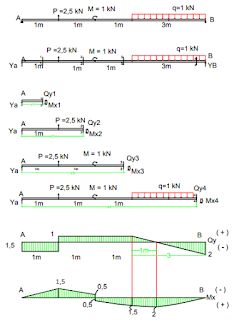

Biểu đồ tính bằng tay

Như vậy, trong bài học ngày hôm nay, mình đã giúp các bạn vẽ đồ thị lực cắt và momen uốn bằng solidwork cho bài học hôm trước. Hy vọng giúp ích được ít nhiều cho các bạn. Mọi vướng mắc trong quá trình thực hiện, các bạn hãy comment bên dưới, mình sẽ hỗ trợ nhiệt tình. Mình sẽ trở lại trong loạt bài mới. See you later!
