Chào các bạn, mình đã trở lại để giúp các bạn vẽ đồ thị bằng solidwork đây. Ở bài trước Vẽ đồ thị lực và momen, kiểm bền thanh dầm bằng solidwork admin đã hướng dẫn các bạn giải bằng tay và bây giờ chúng ta sẽ dùng phần mềm. Let's begin !
Mình cần các bạn có kiến thức cơ bản về soliwork, không cần cao siêu gì đâu, vẽ được thanh là được rồi. Các bạn tạo cho mình một thanh dầm I gồm hai đoạn 1000mm và 2000mm như các bước sau đây.
Bước 1: Ad thanh bar Weldments .
Bước 2. Các bạn tạo trên mặt phẳng Fron một sketch dài 1000mm( nhớ làm xong thì thoát Sketch).

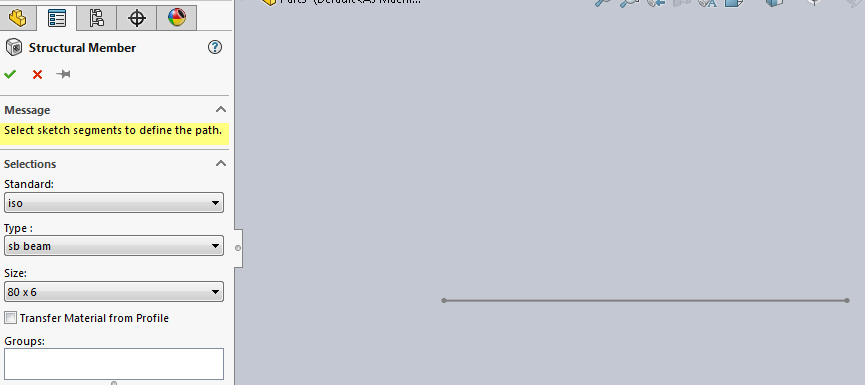

Bước 3. Các bạn ra ngoài Weldments rồi kích vào Structural member và chọn như hình vẽ.
Xong đoạn dầm thứ nhất, các bạn làm tương tự với đoạn thứ 2 nhưng với chiều dài 2000mm. Kết quả chúng ta đã tạo xong thanh dầm.
Thanh dầm I gồm hai đoạn 1000 và 2000 mm
Xong bước chuẩn bị, chúng ta sẽ tiến hành chuẩn bị phần vẽ đồ thị. Các bước làm như sau:
Bước 1. Các bạn hãy chuột phải vào biểu tượng bánh răng option và ad phần simulation ra ngoài thì mới làm tiếp được.
Ad Simulation
vào phần New study:
New study
Chúng ta sẽ chọn Static( mô phỏng tĩnh) rồi OK.
Bước 2. Chọn vật liệu cho thanh dầm( bắt buộc) và ở đây chúng ta sẽ chọn đại thép.
Vào Matetial
Chọn thép làm vật liệu cho thanh dầm
Xong rồi, bước tiếp theo là tạo các ràng buộc cũng như đặt ngoại lực.
Chúng ta hãy cùng nhìn lại yêu cầu bài toán
Bài toán số 1
Bước 3. Tạo gối đỡ tại vị trí A
Các bạn vào Fixed Geometry và tạo ràng buộc như sau:
Tạo ràng buộc gối tựa cố định A
Giới ạn gối tựa bằng 2 lực Xa và Ya
Do mũi tên hiển thị nhỏ nên các bạn có thể không nhìn thấy đầy đủ 3 ràng buộc theo 3 phương. Không sao đâu, các bạn cứ làm như trên là được.
Bước 4. Tạo ràng buộc gối đỡ di động B.
Các bạn vào Fixed Geometry tương tự như trên. Các bạn đang thắc mắc vì sao mặc dù là gối tựa di động và gối tựa cố định mà ta vẫn ràng buộc theo 3 phương phải không. Thực tế do ở các phương không có di chuyển theo các phương nên ta cứ mặc định là chúng cố định để tiện cho việc mô phỏng.
Tạo ràng buộc cho gối tựa di động
Bước 5. Chúng ta tiến hành tạo ngoại lực P= 5000 kN.
Tạo ngoại lực P = 5000 N
Các bạn cài đặt các thông số như sau.
Chọn đúng hướng và giá trị cho ngoại lực
Xong rồi các bạn ơi. Đến đây là chúng ta chạy được chương trình rồi.

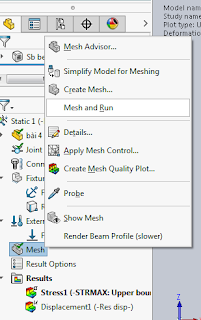

Chia lưới tự động và Run
Chúng ta tiến hành chia lưới tự động và Run.
Chia lưới và Run
Sau khi chạy xong chương trình, chúng ta sẽ thu được hình và nhấp chuột phải vào Result chọn Define Beam diagram.
Kết quả thu được sau khi Run
Chuột phải Result và kích chọn như hình vẽ dưới đây.
Kết quả thu được sau khi Run
Chúng ta thu được biểu đồ lực cắt Qy.
Biểu đồ lực cắt Qy
Các bạn có thể đối chiếu với kết quả tính bằng tay ở bài trước
Đồ thị vẽ bằng tay bài trước
Đồ thị lực cắt tính thủ công hoàn toàn trùng khớp với kết quả mô phỏng từ solidwork cả về hình dạng lẫn giá trị độ lớn.
Làm tương tự các bước trên nhưng với đồ thị momen uốn Mx.
Chọn Momen trục 2
Và kết quả thu được như sau.
Đồ thị momen uốn Mx
Phần mềm solidwork quy ước chiều momen với giá trị dương bên trên đường đồ thị. Hình dạng và giá trị hoàn toàn giống với đồ thị tính bằng tay.
Đồ thị tính bằng tay ở bài trước với chiều quy ước ngược lại
Ngoài ra các bạn cũng có thể thấy được chuyển vị của dầm.
Chuyển vị của thanh
Như vậy đến đây là chúng ta đã hoàn thành xong bài tập vẽ đồ thị lực cắt và momen muốn cho thanh dầm. Kết quả hòa toàn đúng với việc làm thủ công. Hy vọng có thể giúp ích được cho các bạn rút ngắn được thời gian so với tính tay. Dưới đây là video mình làm cho các bạn tiện theo dõi.
